20.07.26 Tag 14

Heute wurde die Konstruktion des Gehäuses sowie des Deckels für die APD-Unit in Fusion 360 fortgesetzt.

Zusätzlich wurde eine überarbeitete Version des Deckels der Laser-Unit gefertigt, um die Passgenauigkeit der Gewindeeinsätze nach den vorgenommenen Konstruktionsanpassungen zu überprüfen.

Der Test verlief erfolgreich und bestätigte, dass die Anpassungen der Fertigungstoleranzen korrekt umgesetzt wurden.

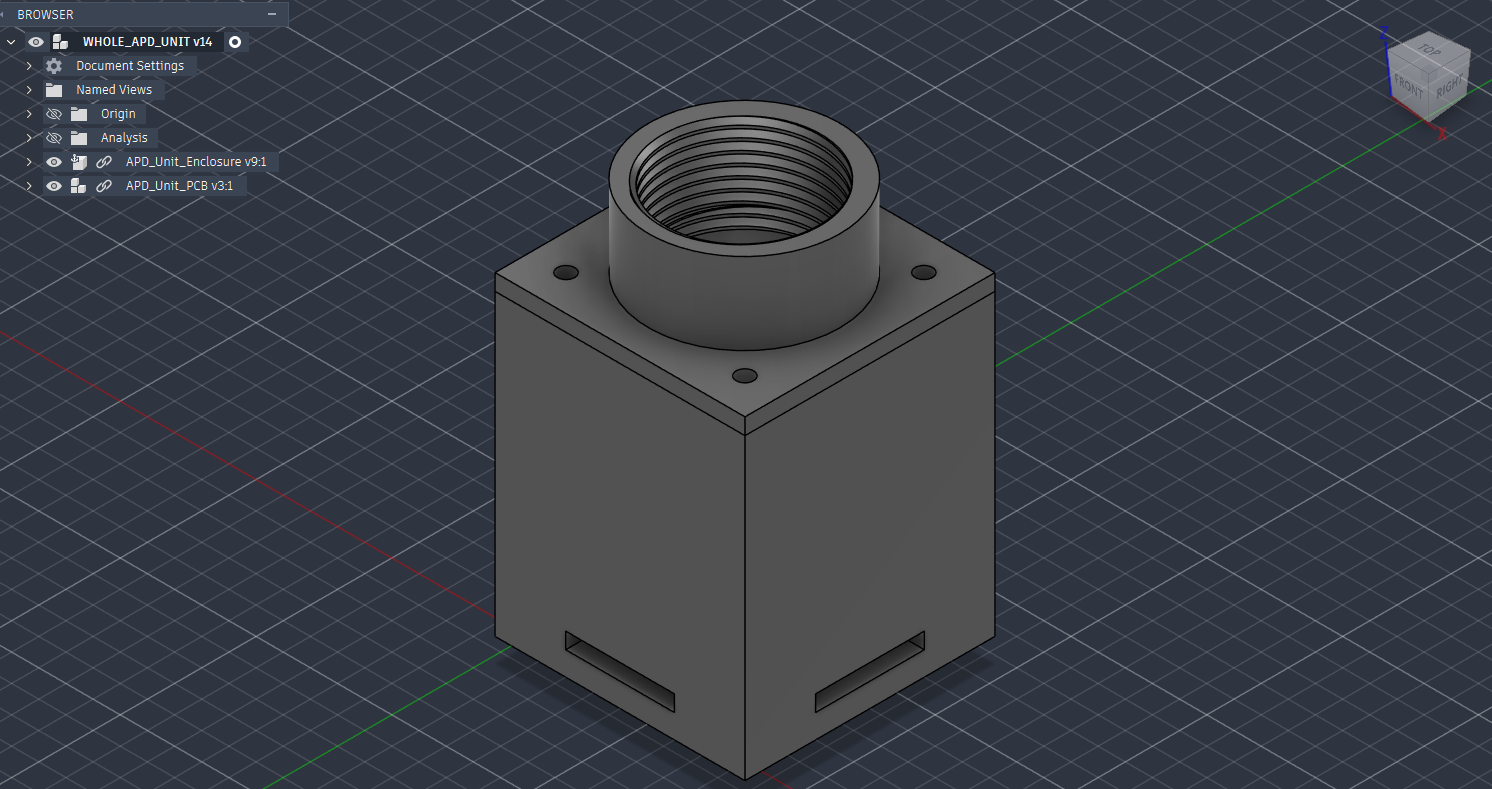

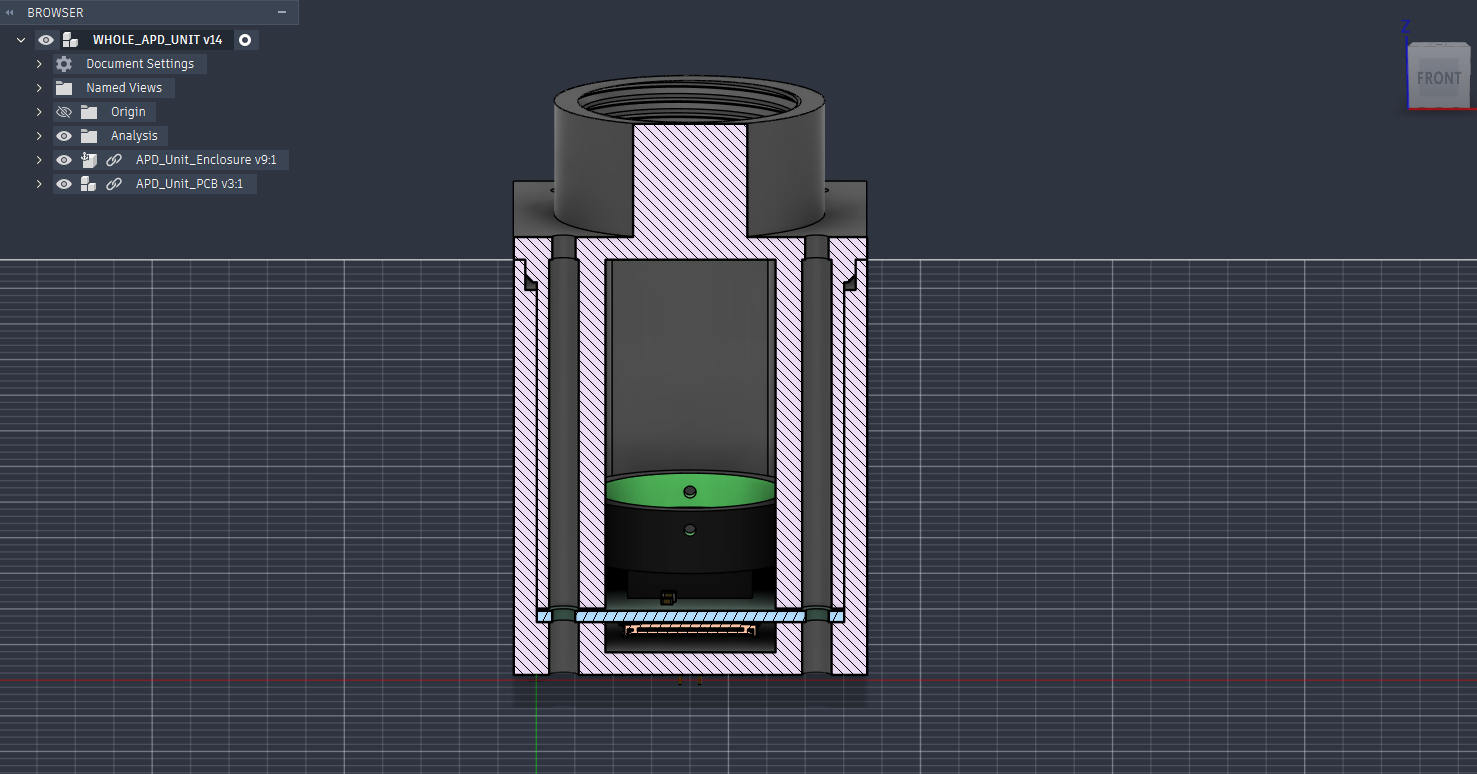

* 3D-Gehäuse für die APD-Unit:





Darüber hinaus wurde eine optische Simulation des Gesamtsystems durchgeführt, um die Ausrichtung und das Zusammenspiel der optischen Komponenten zu analysieren und zu bewerten.
