17.07.26 Tag 13

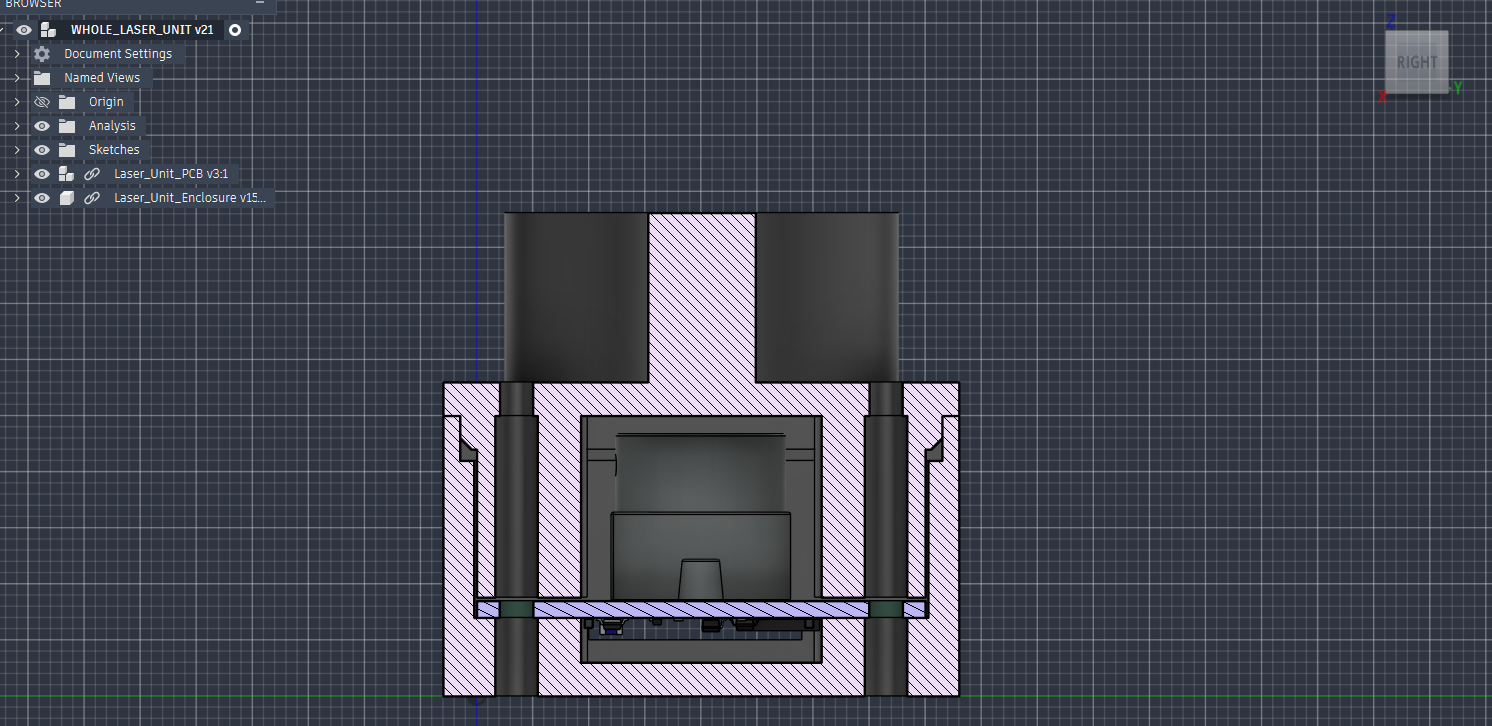

Am dreizehnten Arbeitstag wurde die Konstruktion der Halterung für die Laser-Unit in Fusion 360 begonnen.Dabei lag der Schwerpunkt auf der Einarbeitung in den Konstruktionsworkflow, die zeitbasierte Modellierung (Timeline) sowie den Umgang mit Baugruppen.

Zusätzlich wurde eine Befestigungslösung entwickelt, um die Laser-Unit sicher in das Gesamtsystem integrieren und später mechanisch montieren zu können.

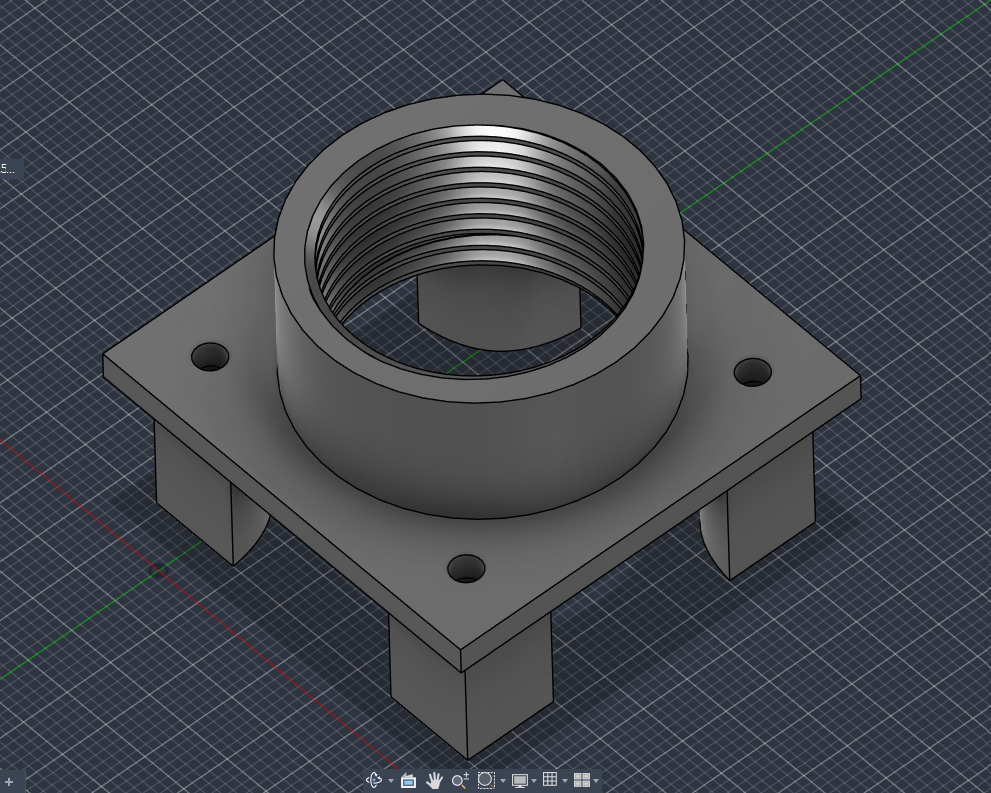

 Nach dem ersten 3D-Druck des Prototyps wurden Passgenauigkeit und Funktion überprüft. Dabei stellte sich heraus, dass konstruktive Anpassungen erforderlich waren, da die Gewinde aufgrund der Fertigungstoleranzen des 3D-Druckverfahrens nicht ausreichend präzise ausgebildet wurden.

 Das Design wurde daraufhin überarbeitet, um die Fertigungstoleranzen des 3D-Druckprozesses besser zu berücksichtigen.

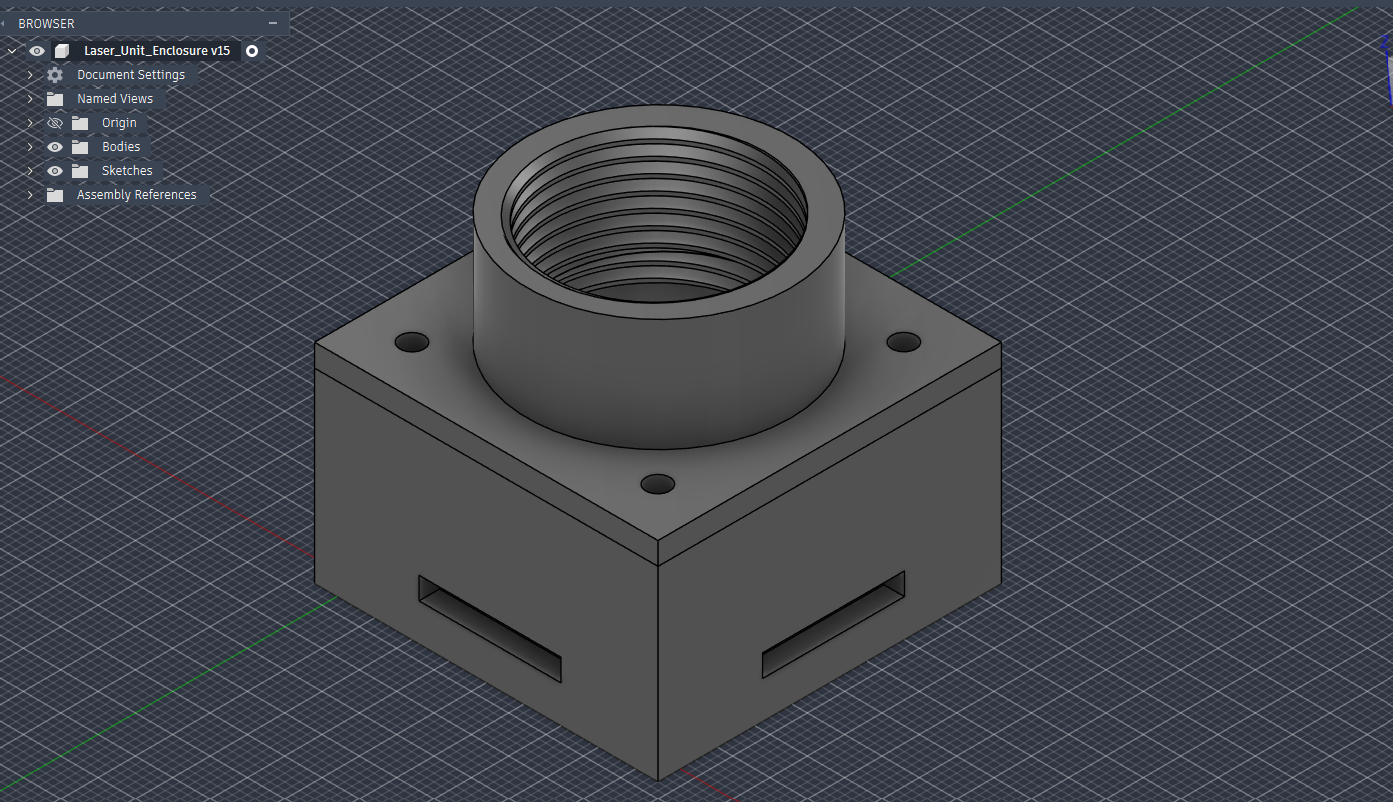

  • 3D-Gehäuse für die Laser-Unit:








Abschließend erfolgte eine Recherche zu geeigneten Verfahren zur Detektion der Infrarotstrahlung, um die fin ale optische Ausrichtung und Kalibrierung des Systems zu erleichtern
